INFORME IV: INSTALACIONES ELECTRICAS Y AGUAS

El presente informe da cuenta de la realización del cuarto informe; Instalaciones eléctricas, aguas blancas y aguas negras.

Metas Planteadas:

1.    Ubicación de tuberías de aguas blancas y de paso.

2.    Instalaciones eléctricas (enchufes, luces y interruptores)

3.    Distribución de aguas negras.

Metas Alcanzadas:

Logradas satisfactoriamente gracias al trabajo equitativo y el aporte de los integrantes del equipo.

Procedimientos y Estrategias:

Primero fueron instaladas las tuberías de aguas blancas de 1/2”, las cuales van dentro de las columnas y funcionan con presión, tanto las de aguas calientes (con su respectivo calentador) como las de aguas frías. Al llegar a sus respectivos puntos en la casa se colocaron las llaves de paso de 1/2” de diámetro. En su punto inicial la tubería de aguas blancas tiene un diámetro de  3/4".

Al completar el pasado procedimiento, empezaron las instalaciones eléctricas de la casa, con cableado de 3TW 12 el cual iría por dentro de unas tuberías PVC 3/4“. Este trabajo se realizó sin mayores complicaciones ni problemas.

Especificaciones: -41 enchufes de los cuales 2 son trifásicos

                             -26 interruptores de luz

                             -33 bombillas

Por último se diseñó la distribución de las aguas negras, las cuales funcionan sin presión (con pendiente de 3%) su grosor máximo es de 4” y en el caso de lavamanos, ducha y lavaplatos de 2”. Se hicieron los respiraderos justo donde las aguas negras bajan a planta baja. Dos tranquillas de 0.6x0.6 están en el camino de las tuberías de aguas negras.



Aportes de cada miembro:

En la realización de este trabajo el equipo trabajo en dos reuniones:

1era Reunión: martes 08 de febrero: Aguas blancas y instalaciones eléctricas.

2do Reunión: viernes 11 de febrero: Aguas negras y Redacción de informe.

Todos los miembros estuvieron presentes en las reuniones y al tanto de los procedimientos realizados.

Instalaciones electricas:



Tuberias:



 INFORME III: Desarrollo habitacional

El presente informe da cuenta de la realización del tercer informe; fundaciones, fachada, techo y desarrollo/distribución de la vivienda.

Metas Planteadas:

1° Desarrollo de la vivienda

2° Dar a conocer la distribución de las viviendas, incluyendo sus fundaciones.

3° Reseñar un modelo amoblado de la vivienda, con sus respectivas fachadas.

4° Cortes de las viviendas para que el próximo propietario o inquilino tenga una visión su casa.

Metas Alcanzadas:

Todas cumplidas satisfactoriamente mediante el aporte de todos los miembros del equipo en la elaboración del trabajo y una división equitativa del proyecto para cada uno de los integrantes del mismo.

Procedimientos y Estrategias:

Para empezar, dentro del espacio de trabajo se diseñaron casas pareadas de 210mts2 de terreno y 95mts2 de construcción, (multiplicado x2 pisos dando un total de 190mts2 de construcción). En el conjunto residencial hay un total de 23 casas distribuidas en cinco hileras con una calle privada.

La calle residencial tiene dos vías con su correspondiente acera de ambos lados y una redoma al final del conjunto habitacional.

A continuación se dan a conocer algunos parámetros de la vivienda:

• Contiene 9mts de largo (frente) y 10mts de ancho (lateral)
• 7,1mts de altura total
• Dos pisos y una buhardilla
• Paredes exteriores de 20cm de grosor
• Paredes interiores de 10cm de grosor
• Paredes interiores de 10cm de grosor
• Columnas de 30x30cm de cemento (Información en Fundaciones).
• Un patio de 36mts cuadrados
• Estacionamiento para dos vehículos
• Jardín de frente de 4mts

La vivienda está dividida en dos pisos, con una variación de 2,90mts entre ambos, y una distancia de 4,20mts (2,60mts hasta el inicio del techo, y 1,60mts hasta la punta de la casa) desde el segundo piso hasta el techo, y una buhardilla. Los pisos están conectados a través de una escalera en forma de L. Para la realización de esta escalera se utilizó la siguiente formula:

2,60mts de primer piso+0,30mts de losa de concreto = 2,90mts de altura entre pisos.

2,90mts de altura /0,17mts de contra huella = 17 Escalones

En estos 17 escalones se tomó una distancia de 0,30mts para la huella.

Se procedió a discutir con los integrantes del grupo la distribución del interior de la casa, y el amoblado, para poder tener una visualización de la misma.

Estas son las especificaciones del interior de la casa:

• Dos baños(uno principal y un baño compartido para optimizar los espacios de convivencia), Medio baño al lado de la escalera (sin ducha) y un baño de servicio
• Una cocina
• Sala y comedor
• Estudio
• Cuarto de servicio
• Recibo(entrada)
• Cuarto principal + Dos cuartos normales
• Estar privado
• Balcón

Al tener la ubicación de paredes, columnas, puertas y ventanas de la casa se procedió al acotamiento de la misma en sus dos plantas.

A continuación se realizaron las fachadas (lateral izquierda y frontal).

Pudimos usar de referencia para realizar las fachadas, las medidas los planos anteriores de las dos plantas de la casa, y el plano que fue hecho de los techos (pendientes y caídas).

Se encontraron modelos de vehículos que se encontraban en la carpeta de iconos de AutoCAD, para dar una especie de referencia a los futuros propietarios. Mediante todas las herramientas de AutoCAD logramos realizar el techo, sus caídas, su tejado, sus canales, las paredes de la casa con sus respectivas ventanas puertas columnas y respectivos detalles (fachada lateral y frontal).

Pudimos calcular las cotas (v) de los techos mediante la fórmula:

v = Pendiente x h (longitud horizontal) se tomó de pendiente 30% y 20%.

Calculamos la respectiva altura de la casa por medio de los datos dados por la cota de las paredes y por la pendiente de los techos.

Logramos obtener una vista de la casa desde la cual se puede apreciar al máximo su espacio y dimensiones.

Seguidamente de todo lo anterior realizamos dos cortes de la vivienda donde pudimos dar a los próximos usuarios de las mismas, una perspectiva o visualización de su interior, en la que se pusieron dibujos de personas en tamaño de real y de vehículos para que se tuviera una previa referencia de las dimensiones de las viviendas.

Aportes de cada miembro:

En la realización de este trabajo el grupo trabajo en cuatro reuniones:

1era Reunión: jueves 20 de enero: Distribución de la vivienda.

2da Reunión: Sábado 22 de enero: Desarrollo de la vivienda.

3era Reunión: Domingo 23 de enero: Realizamos las fundaciones, planos de la vivienda amoblada en sus dos plantas.

4ta Reunión: jueves 27 de enero: Cortes y Redacción del informe.

Todos los miembros estuvieron presentes en las reuniones y al tanto de los procedimientos realizados.

Informe II: Explanacion y Perfiles

El presente informe da cuenta de la realización del segundo informe, Explanación y Perfiles.

Metas Planteadas:

1.     Realizar la explanación al terreno para obtener los cortes y taludes.

2.     Elaborar cuatro (4) perfiles, dos transversales y dos longitudinales para la mejor visualización del trabajo hecho en el terreno.

3.     Discusión y ubicación del proyecto habitacional, en este caso, casas.

Metas Alcanzadas:

El cumplimiento de las metas fue satisfactorio con la múltiple colaboración y cooperación de todos los integrantes del equipo, y una lista especifica de cada una de las operaciones realizadas en este proyecto.

Procedimientos y Estrategias:

• En el plano topográfico, de unos 10.327mts. cuadrados, fue seleccionado el área de Trabajo, a partir del mismo se creo un contorno por todo su alrededor para poder iniciar la explanación; cabe destacar que en este caso, el grupo hizo tres tipos distintos de explanación y con áreas de trabajos diferentes, pero con un procedimiento general prácticamente idéntico como se explicara a continuación. Para la creación de los cortes y taludes el intervalo de cota en este trabajo siempre fue de i=1

• La formula Mc= i/Pc x100 dio a conocer modulo de corte y la formula Mr= i/Pr x100 dio a conocer el modulo de relleno que se utilizarían en dicha área; el porcentaje de corte de 100% y porcentaje de relleno de 66%.

• Ahora, trazamos líneas perpendiculares a cada una de las rectas (del contorno) para tomarlas  como referencia; a continuación con los resultados obtenidos de las formulas anteriores se utilizo "desfase" para dibujar líneas alrededor de toda el área de trabajo (en el área de corte se uso una distancia de 1 y en el área de relleno de 1,5), y estos se unieron con el área de trabajo en sus vértices. Al seleccionar una cota en la que se iba a empezar explanación, dependiendo del caso, se formaron taludes.

• Por medio del comando "Spline" se unieron la serie de curvas que sobresalían del terreno, formando así ciertas áreas las cuales estarían destinadas para ser de corte o de relleno.

• Al saber ya cuales áreas eran de corte y cuales de relleno, trazamos unas líneas que atravesaron de extremo a extremo el terreno. Líneas las cuales serian los perfiles longitudinales y transversales ( 2 longitudinales y 2 transversales)

• Como siguiente y ultimo paso viene la elaboración de los perfiles nombrados anteriormente, estos se crearon siguiendo una serie de pasos, los cuales son: crear varios puntos en las intersecciones de cada línea con las distintas curvas de nivel, luego se copia dicha línea con sus respectivos puntos y se crea un bloque, seguidamente se crea una línea horizontal fuera del terreno para utilizar como ayuda, después se selecciona el bloque con la línea horizontal por medio de la opción "paramétrico"  en el comando "paralela", este queda en posición horizontal, se procede a borrar la línea guía, después se crean líneas verticales por los puntos de intersección , se denotan las cotas y se colocan líneas horizontales a partir de estas , luego con los datos del plano original podemos unir las cotas horizontales con los puntos de intersección ya nombrados anteriormente.

• Las especificaciones de las tres áreas trabajadas son las siguientes:

o   La primera fue una sola explanación de cota 1.419mts.

o   La segunda fue una explanación de dos cortes, un talud de cota 1.418mts.  y otro de 1.422mts.

o   La tercera también fue una explanación de dos cortes, un talud de cota 1.417mts. y otro de 1.421mts.

Discusiones grupales: con respecto al área de trabajo, por lo que se decidió hacer tres áreas distintas y luego elegir la más viable y económica. También el proyecto habitacional en el que finalmente fueron elegidas las viviendas en paralelo, con una calle principal en el medio.

Aportes de cada miembro:

En la realización de este trabajo el grupo trabajo en tres reuniones:

               -Viernes 19 de Noviembre; Explanación

               -Martes 22 de Noviembre; Discusión de distribución de casas

               -Domingo 28 de Noviembre; Perfiles y Redacción de informe



Todos los miembros estuvieron presentes en las reuniones y al tanto de los procedimientos realizados.

Explanacion 1

Explanacion 2

Explanacion 3

Informe I: Plano topografico (curvas de nivel)

El presente informe da cuenta de la realización del primer informe Plano Topográfico original (curvas de nivel) incluyendo dos perfiles.

Metas Planteadas:

1.-Elaborar las curvas de nivel del plano dado a través de los puntos  ya suministrados por el topógrafo, a través de la interpolación o usando un programa.

2.-Construir dos perfiles, uno transversal y otro longitudinal preferiblemente utilizando autocad, con las habilidades ya aprendidas en clases.

Metas Alcanzadas:

Las metas se han logrado gracias a la colaboración de todos los integrantes, haciendo las curvas de nivel con el programa de topocal, y elaborando en autocad los perfiles del terreno, y así aprendiendo todos los integrantes a hacer curvas de nivel y perfiles.

Procedimiento y estrategias:

·        Para las curvas de nivel se tuvo que descargar el programa topocal, después de descargado, se ingresaron todas las coordenadas del plano en Microsoft Excel para luego exportarlas a el programa topocal haciendo clic en “Editor Excel".

·        Luego, ya con todos los puntos representados se teclearon los números de los puntos mas externos creando una polilínea que delimitaba el terreno para que así el programa pueda trazar las curvas.

·        A través de "MDT/Triangular" se triangularon los puntos y al mismo tiempo fueron obtenidas las curvas de nivel (spline).

·        Todas estas curvas y triangulaciones se exportaron a Autocad mediante el comando archivo, exportar, “Dxf (2D)”

·        Los perfiles se hicieron en topocal mediante el comando perfiles rapidos, luego cada perfil se exporto a Autocad y se copiaron sus coordenadas en “PK” y su cota mediante el comando “listar” y luego al “copiar todo al portapapeles” de esta forma se copiaron en Microsoft Excel.

·        Después a cada perfil se le hallaron sus puntos y se le indicaban sus coordenadas en el sistema de referencia

·        Luego se copio cada tabla de coordenadas de Microsoft Excel al Autocad

·        Por ultimo se procedió a ordenar el área de impresión en “presentación” mediante ventanas graficas

Aportes de cada miembro:

Hubo dos reuniones en casa de uno de los integrantes y cada uno de ellos aportó de igual manera en todo el trabajo.

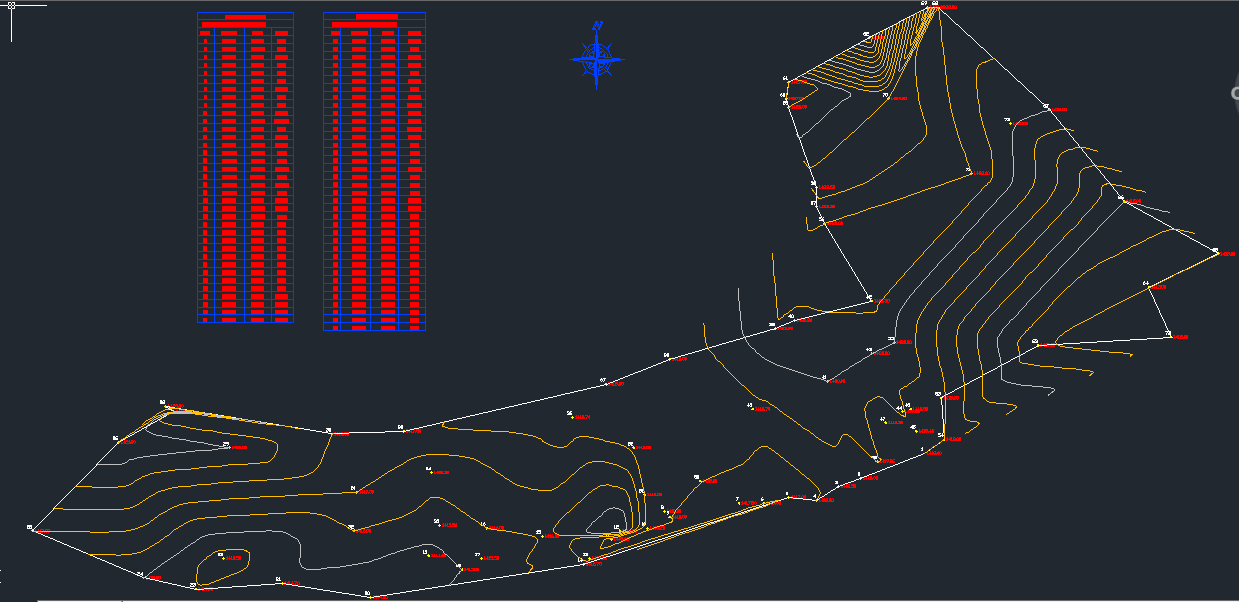

PLANO TOPOGRAFICO:

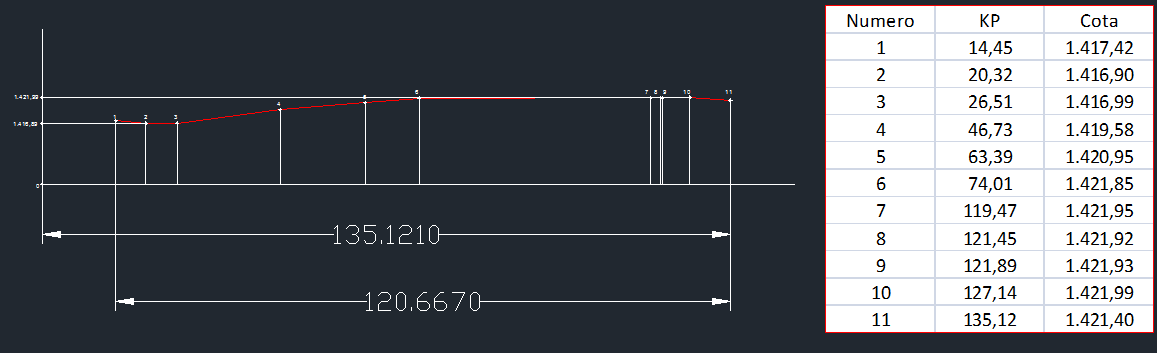

CORTE VERTICAL:



CORTE HORIZONTAL:
